Įtampos kritimo skaičiuoklė

Ką reiškia lentelėje nurodytos įtampos kritimo reikšmės?

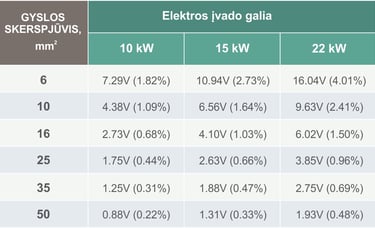

Žemiau esančioje lentelėje pateikiami 400 V (3 fazių) įtampos kritimo skaičiavimai, kai naudojamas 100 m ilgio varinis (Cu) kabelis.

Rekomendacijos

Skaičiuojant įvadinio kabelio skerspjūvio plotą, reikia atkreipti dėmesį ne tik į numatomą kabelio ilgį, bet ir klojimo būdą bei ateities rezervą. Kabelis, klojamas žemėje apsauginiame vamzdyje, dėl šilumos atidavimo sąlygų ir ilgaamžiškumo reikalauja šiek tiek papildomo rezervo. Jei ateityje planuojate naudoti papildomą apkrovą (įsirengti pirtį, EV įkrovimo stotelę ar dirbtuves) - taip pat verta pasiskaičiuoti papildomą rezervą, kad ateityje nereikėtų keisti po žeme esančio kabelio. Universalus patarimas: jei pagal šios dienos apskaičiuotus poreikius jums pakanka 10 mm2 kabelio, tai vertėtų pasirinkti vienu laipteliu aukščiau esantį kabelį, t.y. 16 mm2. Tokiu būdu ateityje galėsite saugiai pasididinti naudojamą galią be papildomų rūpesčių.

Dažniausiai taikomos rekomendacinės ribos įtampos kritimui yra iki 3% apšvietimui ir iki 5% kitoms jėgos grandinėms (rozetės, šildymas, įrengimai). Idealiausiu atveju įtampa neturėtų nukristi daugiau nei 2% - tai ypač aktualu šiuolaikiniam apšvietimui ir jautriai elektronikai (TV, kompiuteriai, audio technika, valdikliai, kt.). Esant didesniems įtampos kritimams šviestuvai gali mirksėti, o elektronika savaime išsijungti ar veikti nestabiliai. Be to, pradėjus veikti varikliams (šilumos siurbliui, kompresoriui, rekuperatoriui) dėl sumažėjusios įtampos įjungimo metu stipriai padidėja srovė ir dėl to gali "išmušti" įvadinį automatinį saugiklį.
